使用样式和颜色

在绘制图形的篇章里，我只用到默认的线条和填充样式。而在这一章里，我们将会探讨 canvas 全部的可选项，来绘制出更加吸引人的内容。

色彩 Colors

到目前为止，我们只看到过绘制内容的方法。如果我们想要给图形上色，有两个重要的属性可以做到：fillStyle 和 strokeStyle。

fillStyle = color

​ 设置图形的填充颜色

strokeStyle = color

​ 设置图形轮廓的颜色

color可以是表示CSS颜色值的字符串，渐变对象或者图案对象。默认情况下，线条和填充颜色都是黑色（#000000）。

fillStyle示例

使用两层for循环来绘制一个 6*6 的渐变色方格色卡效果，具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
function draw() {
  const canvas = document.getElementById('canvas');

  if (canvas.getContext) {
    const ctx = canvas.getContext('2d');

    for (let i = 0; i < 6; i++) {
      for (let j = 0; j < 6; j++) {
        ctx.fillStyle = `rgb(${Math.floor(255 - 42.5 * i)}, rgb(${Math.floor(
          255 - 42.5 * j
        )}, 0)`;
        ctx.fillRect(j * 25, i * 25, 25, 25);
      }
    }
  }
}

效果如下：

strokeStyle示例

与上面的示例比较相似，我们使用arc结合strokeStyle来绘制一面洞洞板。具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
function draw() {
  const canvas = document.getElementById('canvas');

  if (canvas.getContext) {
    const ctx = canvas.getContext('2d');

    for (let i = 0; i < 6; i++) {
      for (let j = 0; j < 6; j++) {
        ctx.strokeStyle = `rgb(0, ${256 - 45.5 * i}, ${256 - 45.5 * j})`;
        ctx.beginPath();
        ctx.arc(12.5 + 25 * j, 12.5 + 25 * i, 10, 0, Math.PI * 2, true);
        ctx.stroke();
      }
    }
  }
}

效果如下：

透明度 Transparency

想要在 canvas 中绘制一个具有透明度的图形通常有两种方式：

  1. 使用globalAlpha属性。
  2. 使用rgba()方法。

两种方法接受的透明度参数规则是一样的。有效范围是从 0.0（完全透明）到 1.0（完全不透明）。

globalAlpha示例

实现一个四色格作为背景，设置 globalAlpha 为 0.2 后，在上面画一系列半径递增的半透明圆。最终结果是一个径向渐变效果。圆叠加得越更多，原先所画的圆的透明度会越低。通过增加循环次数，画更多的圆，从中心到边缘部分，背景图会呈现逐渐消失的效果。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
function draw() {
  const canvas = document.getelementById('canvas');

  if (canvas.getContext) {
    const ctx = canvas.getContext('2d');

    ctx.fillStyle = '#FD0';
    ctx.fillRect(0, 0, 75, 75);
    ctx.fillStyle = '#6C0';
    ctx.fillRect(75, 0, 75, 75);
    ctx.fillStyle = '#09F';
    ctx.fillRect(0, 75, 75, 75);
    ctx.fillStyle = '#F30';
    ctx.fillRect(75, 75, 75, 75);

    ctx.fillStyle = '#FFF';
    // 设置透明度值
    ctx.globalAlpha = 0.2;

    // 画半透明圆
    for (let i = 0; i < 7; i++) {
      ctx.beginPath();
      ctx.arc(75, 75, 10 + 10 * i, 0, Math.PI * 2, true);
      ctx.fill();
    }
  }
}

效果如下：

rgba()示例

和上面那个类似，不过不是画圆，而是画矩形。这里还可以看出，rgba() 可以分别设置轮廓和填充样式，因而具有更好的可操作性和使用灵活性。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
function draw() {
  const canvas = document.getelementById('canvas');

  if (canvas.getContext) {
    const ctx = canvas.getContext('2d');

    // 画背景
    ctx.fillStyle = 'rgb(255,221,0)';
    ctx.fillRect(0, 0, 150, 37.5);
    ctx.fillStyle = 'rgb(102,204,0)';
    ctx.fillRect(0, 37.5, 150, 37.5);
    ctx.fillStyle = 'rgb(0,153,255)';
    ctx.fillRect(0, 75, 150, 37.5);
    ctx.fillStyle = 'rgb(255,51,0)';
    ctx.fillRect(0, 112.5, 150, 37.5);

    // 画半透明矩形
    for (let i = 0; i < 10; i++) {
      ctx.fillStyle = `rgba(255, 255, 255, ${(i + 1) / 10})`;
      for (let j = 0; j < 4; j++) {
        ctx.fillRect(5 + i * 14, 5 + j * 37.5, 14, 27.5);
      }
    }
  }
}

效果如下：

线型 Line styles

可以通过一系列属性来设置线的样式

  • lineWidth = value 设置线条宽度
  • lineCap = type 设置线条末端样式
  • lineJoin = type 设置线条与先条件结合处的样式
  • miterLimit = value 限制当两条线相交时交接处最大长度；所谓交接处长度（斜街长度）是指线条交接处内角定点到外角顶点的长度。
  • getLineDash()返回一个包含当前虚线样式，长度为非负偶数的数组。
  • setLineDash(segments)设置当前虚线样式。
  • lineDashOffset = value设置虚线样式的起始偏移量。

lineWidth 属性的例子

这个属性设置当前绘线的粗细。属性值必须为正数。默认值是 1.0。

线宽是指给定路径的中心到两边的粗细。换句话说就是在路径的两边各绘制线宽的一半。因为画布的坐标并不和像素直接对应，当需要获得精确的水平或垂直线的时候要特别注意。

在下面的例子中，用递增的宽度绘制了 10 条直线。最左边的线宽 1.0 单位。并且，最左边的以及所有宽度为奇数的线并不能精确呈现，这就是因为路径的定位问题。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
function draw() {
  const canvas = document.getElementById('canvas');

  if (canvas.getContext) {
    const ctx = canvas.getContext('2d');

    for (let i = 0; i < 10; i++) {
      ctx.lineWidth = 1 + i;
      ctx.beginPath();
      ctx.moveTo(5 + i * 14, 5);
      ctx.lineTo(5 + i * 14, 140);
      ctx.stroke();
    }
  }
}

效果如下：

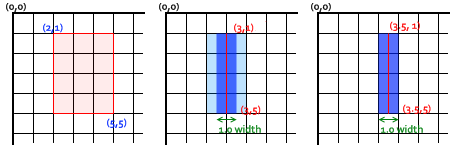

想要获得精确的线条，必须对线条是如何描绘出来的有所理解。见下图，用网格来代表 canvas 的坐标格，每一格对应屏幕上一个像素点。在第一个图中，填充了 (2,1) 至(5,5) 的矩形，整个区域的边界刚好落在像素边缘上，这样就可以得到的矩形有着清晰的边缘。

如果你想要绘制一条从(3,1) 到 (3,5)，宽度是 1.0 的线条，你会得到像第二幅图一样的结果。实际填充区域（深蓝色部分）仅仅延伸至路径两旁各一半像素。而这半个像素又会以近似的方式进行渲染，这意味着那些像素只是部分着色，结果就是以实际笔触颜色一半色调的颜色来填充整个区域（浅蓝和深蓝的部分）。这就是上例中为何宽度为 1.0 的线并不准确的原因。

要解决这个问题，你必须对路径施以更加精确的控制。已知粗 1.0 的线条会在路径两边各延伸半像素，那么像第三幅图那样绘制从 (3.5,1) 到 (3.5,5) 的线条，其边缘正好落在像素边界，填充出来就是准确的宽为 1.0 的线条

lineCap 属性的例子

属性 lineCap 的值决定了线段端点显示的样子。它可以为下面的三种的其中之一：butt，round 和 square。默认是 butt。

在这个例子里面，我绘制了三条直线，分别赋予不同的 lineCap 值。还有两条辅助线，为了可以看得更清楚它们之间的区别，三条线的起点终点都落在辅助线上。

最左边的线用了默认的 butt 。可以注意到它是与辅助线齐平的。中间的是 round 的效果，端点处加上了半径为一半线宽的半圆。右边的是 square 的效果，端点处加上了等宽且高度为一半线宽的方块。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
function draw() {
  const canvas = document.getElementById('canvas');
  if (canvas.getContext) {
    const ctx = canvas.getContext('2d');
    const lineCaps = ['butt', 'round', 'square'];

    // 创建路径
    ctx.strokeStyle = '#09f';
    ctx.beginPath();
    ctx.moveTo(10, 10);
    ctx.lineTo(140, 10);
    ctx.moveTo(10, 140);
    ctx.lineTo(140, 140);
    ctx.storke();

    // 画线条
    ctx.strokeStyle = 'black';
    ctx.lineWidth = 15;
    for (let i = 0; i < lineCaps.length; i++) {
      ctx.lineCap = lineCaps[i];
      ctx.beginPath();
      ctx.moveTo(25 + 50 * i, 10);
      ctx.lineTo(25 + 50 * i, 140);
      ctx.stroke();
    }
  }
}

效果如下：

lineJoin 属性的例子

lineJoin 的属性值决定了图形中两线段连接处所显示的样子。它可以是这三种之一：round, bevel 和 miter。默认是 miter。

这里我同样用三条折线来做例子，分别设置不同的 lineJoin 值。最上面一条是 round 的效果，边角处被磨圆了，圆的半径等于线宽。中间和最下面一条分别是 bevel 和 miter 的效果。当值是 miter的时候，线段会在连接处外侧延伸直至交于一点，延伸效果受到下面将要介绍的 miterLimit 属性的制约。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
function draw() {
  const canvas = document.getElementById('canvas');
  if (canvas.getContext) {
    const ctx = canvas.getContext('2d');
    const lineJoins = ['round', 'bevel', 'miter'];

    ctx.lineWidth = 10;
    for (let i = 0; i < lineCaps.length; i++) {
      ctx.lineCap = lineCaps[i];
      ctx.beginPath();
      ctx.moveTo(-5, 5 + i * 40);
      ctx.lineTo(35, 45 + i * 40);
      ctx.lineTo(75, 5 + i * 40);
      ctx.lineTo(115, 45 + i * 40);
      ctx.lineTo(155, 5 + i * 40);
      ctx.stroke();
    }
  }
}

效果如下：

miterLimit 属性的例子

就如上一个例子所见的应用 miter 的效果，线段的外侧边缘会被延伸交汇于一点上。线段之间夹角比较大时，交点不会太远，但随着夹角变小，交点距离会呈指数级增大。

miterLimit 属性就是用来设定外延交点与连接点的最大距离，如果交点距离大于此值，连接效果会变成了 bevel。注意，最大斜接长度（即交点距离）是当前坐标系测量线宽与此miterLimit属性值（默认为 10.0）的乘积，所以miterLimit可以单独设置，不受显示比例改变或任何仿射变换的影响：它只影响线条边缘的有效绘制形状。

更准确的说，斜接限定值（miterLimit）是延伸长度（在 HTML Canvas 中，这个值是线段外连接点与路径中指定的点之间的距离）与一半线宽的最大允许比值。它也可以被等效定义为线条内外连接点距离（miterLength）与线宽（lineWidth）的最大允许比值（因为路径点是内外连接点的中点）。这等同于相交线段最小内夹角（θ ）的一半的余割值，小于此角度的斜接将不会被渲染，而仅渲染斜边连接：

  • miterLimit = max miterLength / lineWidth = 1 / sin ( min θ / 2 )
  • 斜接限定值默认为 10.0，这将会去除所有小于大约 11 度的斜接。
  • 斜接限定值为 √2 ≈ 1.4142136 （四舍五入）时，将去除所有锐角的斜接，仅保留钝角或直角。
  • 1.0 是合法的斜接限定值，但这会去除所有斜接。
  • 小于 1.0 的值不是合法的斜接限定值。

在此示例中，当miterLimit的值小于 4.2 时，图形可见部分的边角不会延伸相交，而是在蓝色线条边呈现斜边连接效果；当miterLimit的值大于 10.0 时，此例中大部分的边角都会在远离蓝线的位置相交，且从左至右，距离随着夹角的增大而减小；而介于上述值之间的值所呈现的效果，也介于两者之间。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
function draw() {
    const ctx = document.getElementById('canvas').getContext('2d');

    // 清空画布
    ctx.clearRect(0, 0, 150, 150);

    // 绘制参考线
    ctx.strokeStyle = '#09f';
    ctx.lineWidth   = 2;
    ctx.strokeRect(-5, 50, 160, 50);

    // 设置线条样式
    ctx.strokeStyle = '#000';
    ctx.lineWidth = 10;

    // 设置斜接限定值
    ctx.miterLimit = 10;

    // 绘制线条
    ctx.beginPath();
    ctx.moveTo(0, 100);
    for (i = 0; i < 24 ; i++) {
        var dy = i % 2 == 0 ? 25 : -25;
        const.lineTo(Math.pow(i, 1.5) * 2, 75 + dy);
    }
    ctx.stroke();
}

效果如下：

使用虚线

用 setLineDash 方法和 lineDashOffset 属性来制定虚线样式. setLineDash 方法接受一个数组，来指定线段与间隙的交替；lineDashOffset属性设置起始偏移量.

在这个例子中，我们要创建一个蚂蚁线的效果。它往往应用在计算机图形程序选区工具动效中。它可以帮助用户通过动画的边界来区分图像背景选区边框。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
const ctx = document.getElementById('canvas').getContext('2d');
let offset = 0;
function draw() {
  ctx.clearRect(0, 0, canvas.width, canvas.height);
  ctx.setLineDash([4, 2]);
  ctx.lineDashOffset = -offset;
  ctx.strokeRect(10, 10, 100, 100);
}
function march() {
  offset++;
  if (offset > 16) {
    offset = 0;
  }
  draw();
  setTimeout(march, 20);
}
march();

效果如下：

渐变

和一般的绘图软件一样，我们可以用线性或者径向的渐变来填充或描边。我们用下面的方法新建一个 canvasGradient 对象，并且赋给图形的 fillStyle 或 strokeStyle 属性。

createLinearGradient(x1, y1, x2, y2)

​ createLinearGradient 方法接受 4 个参数，表示渐变的起点 (x1,y1) 与终点 (x2,y2)。

createRadialGradient(x1, y1, r1, x2, y2, r2)

​ createRadialGradient 方法接受 6 个参数，前三个定义一个以(x1,y1) 为原点，半径为 r1 的圆，后三个参数则定义另一个以(x2,y2) 为原点，半径为 r2 的圆。

1
2
const lineargradient = ctx.createLinearGradient(0, 0, 150, 150);
const radialgradient = ctx.createRadialGradient(75, 75, 0, 75, 75, 100);

gradient.addColorStop(position, color)

addColorStop 方法接受 2 个参数，position 参数必须是一个 0.0 与 1.0 之间的数值，表示渐变中颜色所在的相对位置。例如，0.5 表示颜色会出现在正中间。color 参数必须是一个有效的 CSS 颜色值（如 #FFF， rgba(0,0,0,1)，等等）。

你可以根据需要添加任意多个色标（color stops）。下面是最简单的线性黑白渐变的例子。

1
2
3
const lineargradient = ctx.createLinearGradient(0, 0, 150, 150);
lineargradient.addColorStop(0, 'write');
lineargradient.addColorStop(1, 'black');

createLinearGradient的例子

本例中，我弄了两种不同的渐变。第一种是背景色渐变，你会发现，我给同一位置设置了两种颜色，你也可以用这来实现突变的效果，就像这里从白色到绿色的突变。一般情况下，色标的定义是无所谓顺序的，但是色标位置重复时，顺序就变得非常重要了。所以，保持色标定义顺序和它理想的顺序一致，结果应该没什么大问题。

第二种渐变，我并不是从 0.0 位置开始定义色标，因为那并不是那么严格的。在 0.5 处设一黑色色标，渐变会默认认为从起点到色标之间都是黑色。

你会发现，strokeStyle 和 fillStyle 属性都可以接受 canvasGradient 对象。

1
function draw() {  const ctx = document.getElementById('canvas').getContext('2d');  // Create gradients  const lingrad = ctx.createLinearGradient(0,0,0,150);  lingrad.addColorStop(0, '#00ABEB');  lingrad.addColorStop(0.5, '#fff');  lingrad.addColorStop(0.5, '#26C000');  lingrad.addColorStop(1, '#fff');  const lingrad2 = ctx.createLinearGradient(0,50,0,95);  lingrad2.addColorStop(0.5, '#000');  lingrad2.addColorStop(1, 'rgba(0,0,0,0)');  // assign gradients to fill and stroke styles  ctx.fillStyle = lingrad;  ctx.strokeStyle = lingrad2;  // draw shapes  ctx.fillRect(10,10,130,130);  ctx.strokeRect(50,50,50,50);}

效果如下：

createRadialGradient的例子

这个例子，我定义了 4 个不同的径向渐变。由于可以控制渐变的起始与结束点，所以我们可以实现一些比（如在 Photoshop 中所见的）经典的径向渐变更为复杂的效果。（经典的径向渐变是只有一个中心点，简单地由中心点向外围的圆形扩张）

1
function draw() {  var ctx = document.getElementById('canvas').getContext('2d');  // 创建渐变  var radgrad = ctx.createRadialGradient(45,45,10,52,50,30);  radgrad.addColorStop(0, '#A7D30C');  radgrad.addColorStop(0.9, '#019F62');  radgrad.addColorStop(1, 'rgba(1,159,98,0)');  var radgrad2 = ctx.createRadialGradient(105,105,20,112,120,50);  radgrad2.addColorStop(0, '#FF5F98');  radgrad2.addColorStop(0.75, '#FF0188');  radgrad2.addColorStop(1, 'rgba(255,1,136,0)');  var radgrad3 = ctx.createRadialGradient(95,15,15,102,20,40);  radgrad3.addColorStop(0, '#00C9FF');  radgrad3.addColorStop(0.8, '#00B5E2');  radgrad3.addColorStop(1, 'rgba(0,201,255,0)');  var radgrad4 = ctx.createRadialGradient(0,150,50,0,140,90);  radgrad4.addColorStop(0, '#F4F201');  radgrad4.addColorStop(0.8, '#E4C700');  radgrad4.addColorStop(1, 'rgba(228,199,0,0)');  // 画图形  ctx.fillStyle = radgrad4;  ctx.fillRect(0,0,150,150);  ctx.fillStyle = radgrad3;  ctx.fillRect(0,0,150,150);  ctx.fillStyle = radgrad2;  ctx.fillRect(0,0,150,150);  ctx.fillStyle = radgrad;  ctx.fillRect(0,0,150,150);}

这里，我让起点稍微偏离终点，这样可以达到一种球状 3D 效果。

效果如下：

4 个径向渐变效果的最后一个色标都是透明色。如果想要两色标直接的过渡柔和一些，只要两个颜色值一致就可以了。代码里面看不出来，是因为我用了两种不同的颜色表示方法，但其实是相同的，#019F62 = rgba(1,159,98,1)。

图案样式 Patterns

createPattern(image, type)用于实现图案的效果是非常简单的方法。

该方法接受两个参数。Image 可以是一个 Image 对象的引用，或者另一个 canvas 对象。Type 必须是下面的字符串值之一：repeat，repeat-x，repeat-y 和 no-repeat。

createPattern的例子

创建一个图案然后赋给了 fillStyle 属性。唯一要注意的是，使用 Image 对象的 onload handler 来确保设置图案之前图像已经装载完毕。

1
function draw() {  var ctx = document.getElementById('canvas').getContext('2d');  // 创建新 image 对象，用作图案  var img = new Image();  img.src = 'https://mdn.mozillademos.org/files/222/Canvas_createpattern.png';  img.onload = function() {    // 创建图案    var ptrn = ctx.createPattern(img, 'repeat');    ctx.fillStyle = ptrn;    ctx.fillRect(0, 0, 150, 150);  }}

效果如下：

阴影 Shadows

  • shadowOffsetX = float

    shadowOffsetX 和 shadowOffsetY用来设定阴影在 X 和 Y 轴的延伸距离，它们是不受变换矩阵所影响的。负值表示阴影会往上或左延伸，正值则表示会往下或右延伸，它们默认都为 0。

  • shadowOffsetY = float

    shadowOffsetX 和 shadowOffsetY用来设定阴影在 X 和 Y 轴的延伸距离，它们是不受变换矩阵所影响的。负值表示阴影会往上或左延伸，正值则表示会往下或右延伸，它们默认都为 0。

  • shadowBlur = float

    shadowBlur 用于设定阴影的模糊程度，其数值并不跟像素数量挂钩，也不受变换矩阵的影响，默认为 0。

  • shadowColor = color

    shadowColor 是标准的 CSS 颜色值，用于设定阴影颜色效果，默认是全透明的黑色。

文字阴影的例子

这个例子绘制了带阴影效果的文字。

1
2
3
4
5
6
7
8
9
10
function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');
  ctx.shadowOffsetX = 2;
  ctx.shadowOffsetY = 2;
  ctx.shadowBlur = 2;
  ctx.shadowColor = 'rgba(0, 0, 0, 0.5)';
  ctx.font = '20px Times New Roman';
  ctx.fillStyle = 'Black';
  ctx.fillText('Sample String', 5, 30);
}

效果如下：

Canvas 填充规则

当我们用到 fill（或者 clip和isPointinPath ）你可以选择一个填充规则，该填充规则根据某处在路径的外面或者里面来决定该处是否被填充，这对于自己与自己路径相交或者路径被嵌套的时候是有用的。

两个可能的值：

  • "nonzero": 顾名思意就是“非零规则”，用通俗的话讲，就算计算某些东西是不是0，如果不是0则内部，填充；如果是0则外部，不填充。
  • "evenodd": 顾名思意就是“奇偶规则”，用通俗的话讲，就算计算某些东西是不是奇数，如果是是奇数则内部，填充；如果是偶数则外部，不填充。

下面关键来了，这里的“计算某些东西”究竟计算的是什么东西呢？

nonzero 规则和 evenodd 规则计算的东西还不一样，nonzero 是计算顺时针逆时针数量，evenodd 是交叉路径数量。

下面例子分别查看一下两种效果：

1
2
3
4
5
6
7
8
// evenodd
function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');
  ctx.beginPath();
  ctx.arc(50, 50, 30, 0, Math.PI * 2, true);
  ctx.arc(50, 50, 15, 0, Math.PI * 2, false);
  ctx.fill('nonzero');
}
1
2
3
4
5
6
7
function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');
  ctx.beginPath();
  ctx.arc(50, 50, 30, 0, Math.PI * 2, true);
  ctx.arc(50, 50, 15, 0, Math.PI * 2, false);
  ctx.fill('evenodd');
}

两段代码效果均如下所示：
